Sensore a infrarossi: una voce glossario completa

Cos’è un sensore a infrarossi?

Un sensore a infrarossi (IR), spesso indicato come sensore a infrarossi passivo (sensore PIR), è un dispositivo elettronico che rileva la radiazione infrarossa (calore) emessa o riflessa dagli oggetti all’interno della sua gamma di rilevamento. A differenza dei sensori attivi, i sensori PIR non emettono alcuna energia per la rilevazione; invece, percepiscono passivamente i cambiamenti nella radiazione infrarossa nell’ambiente. Questi attributi rendono i sensori IR efficienti dal punto di vista energetico e ideali per dispositivi alimentati a batteria o a energia solare come le fotocamere per sentieri.

I sensori PIR sono integrali in varie applicazioni, tra cui sistemi di sicurezza, illuminazione attivata dal movimento e fotocamere per la fauna selvatica. La capacità di rilevare il movimento e le variazioni di temperatura senza contatto fisico li rende indispensabili negli scenari che richiedono monitoraggio non invasivo.

Come funzionano i sensori a infrarossi

I sensori a infrarossi operano sulla base della loro capacità di rilevare i cambiamenti nella radiazione infrarossa causati dalle fluttuazioni di temperatura o dal movimento. Di seguito è riportata una spiegazione dettagliata dei loro principi operativi:

1. Nozioni di base sulla radiazione infrarossa

• Qualsiasi oggetto con una temperatura superiore allo zero assoluto emette radiazione elettromagnetica nello spettro infrarosso.
• Gli esseri umani e gli animali emettono livelli distinti di radiazione infrarossa a causa del calore corporeo, che è rilevabile dai sensori IR.

2. Elemento piroelettrico

• Il cuore di un sensore IR è l’elemento sensibile piroelettrico, un materiale sensibile alla radiazione infrarossa.
• L’elemento rileva i cambiamenti differenziali nella radiazione infrarossa e li converte in segnali elettrici.

3. Rilevamento del segnale differenziale

• Per la rilevazione del movimento, il sensore utilizza due o più elementi piroelettrici disposti in coppie.
• Quando un oggetto si muove attraverso le zone di rilevamento del sensore, provoca un cambiamento nella radiazione infrarossa rilevata dagli elementi.
• Queste variazioni creano un modello di segnale elettrico, che attiva il dispositivo collegato (ad esempio, una fotocamera per sentieri o una luce).

4. Lente di Fresnel e zone del fascio

• Una lente di Fresnel viene spesso utilizzata per focalizzare e dirigere la radiazione infrarossa verso il sensore piroelettrico.
• La lente divide il campo visivo del sensore in più zone, migliorando l’accuratezza della rilevazione.
• Quando un oggetto caldo si muove tra queste zone, il sensore registra i cambiamenti nella radiazione, consentendo una precisa rilevazione del movimento.

Componenti chiave di un sensore a infrarossi

1. Elemento sensibile piroelettrico

• Converte la radiazione infrarossa in segnali elettrici.
• Sensibile ai cambiamenti di temperatura e movimento.

2. Array di lenti di Fresnel

• Focalizza la radiazione infrarossa sul sensore.
• Espande la gamma di rilevamento e crea più zone di rilevamento.

3. Alloggiamento protettivo

• Protegge il sensore dalla polvere, dall’acqua e dai danni fisici.
• Comunemente progettato per resistere agli ambienti esterni.

4. Circuiti elettronici

• Amplifica e elabora il segnale del sensore.
• Si integra con altri sistemi come fotocamere o allarmi.

Applicazioni dei sensori a infrarossi

I sensori a infrarossi sono versatili e ampiamente utilizzati in vari settori. Di seguito sono riportate alcune delle principali applicazioni:

1. Rilevamento del movimento

• Sistemi di sicurezza: rilevano intrusioni e attivano allarmi.
• Illuminazione automatica: attivano le luci al rilevamento di movimento, risparmiando energia.

2. Monitoraggio della fauna selvatica e fotocamere per sentieri

• I sensori PIR nelle fotocamere per sentieri rilevano il movimento degli animali, attivando la fotocamera per catturare immagini o video.
• Funzionalità come la sensibilità regolabile e gli intervalli di attivazione riducono i falsi trigger e ottimizzano le prestazioni.

Esempio di caso d’uso

• Una fotocamera per sentieri dotata di un sensore PIR viene posizionata lungo un sentiero per la fauna selvatica.
• Quando un animale entra nella zona di rilevamento, il sensore attiva la fotocamera per catturare una foto o un video.
• Le impostazioni di sensibilità possono essere regolate per ignorare piccoli animali o fattori ambientali come il vento.

3. Gestione dell’energia

• I sensori PIR nelle case intelligenti ottimizzano l’utilizzo dell’energia attivando i sistemi solo quando necessario.

4. Monitoraggio industriale

• Utilizzati per monitorare le macchine, rilevando malfunzionamenti o surriscaldamento.

5. Rilevamento della temperatura

• Dispositivi di termometria senza contatto e dispositivi di imaging termico utilizzano sensori PIR per misurare la temperatura.

Specifiche tecniche

Vantaggi dei sensori a infrarossi

• Efficienza energetica: ideale per dispositivi a bassa potenza come le fotocamere per sentieri.
• Efficacia in termini di costi: accessibili e ampiamente disponibili.
• Non invasivo: rileva il movimento e il calore senza contatto fisico.
• Affidabile: funziona efficacemente in varie condizioni di luce.
• Versatile: adatto per uso interno ed esterno.

Limitazioni dei sensori a infrarossi

• Falsi allarmi: attivati da fattori ambientali come il sole o il vento.
• Sensibilità ambientale: le prestazioni possono peggiorare in condizioni calde e umide.
• Limitata differenziazione: fatica a distinguere tra oggetti con temperature simili.

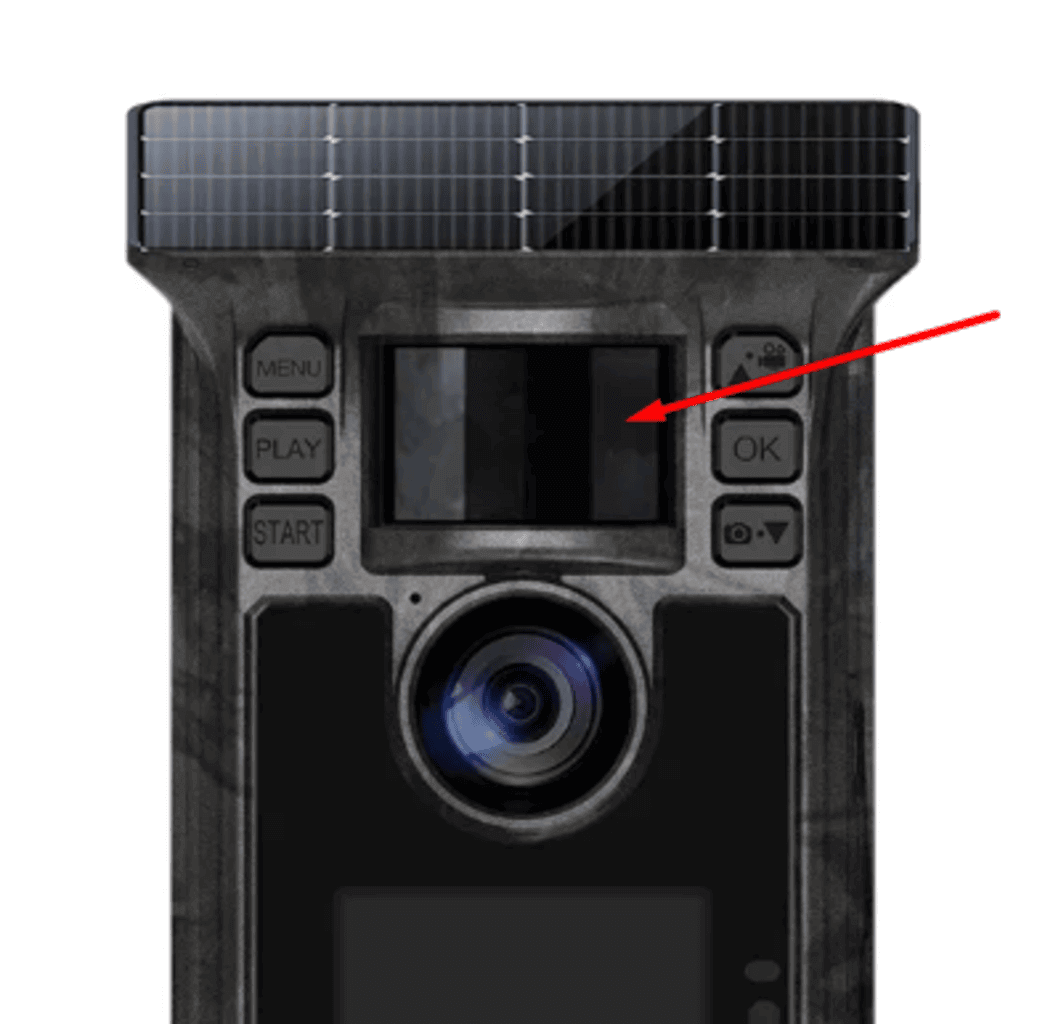

Sensori a infrarossi nelle fotocamere per sentieri

1. Impostazioni regolabili

• Livelli di sensibilità: personalizzare la rilevazione in base all’ambiente specifico.
• Intervallo di attivazione: personalizzare il tempo tra le attivazioni consecutive per risparmiare batteria e spazio di archiviazione.

2. Suggerimenti per il posizionamento

• Montare le fotocamere a 2–3 metri sopra il terreno per una copertura ottimale.
• Evitare la luce diretta del sole per ridurre i falsi allarmi.
• Angolare i sensori verso sentieri o aree di alimentazione per una migliore rilevazione della fauna selvatica.

3. Progettazione della lente di Fresnel

• Determina l’angolo di rilevamento e la gamma.
• Progettazioni avanzate assicurano una copertura precisa delle zone per una rilevazione accurata del movimento.

Conclusione

I sensori a infrarossi sono strumenti indispensabili nella tecnologia moderna, in particolare per la rilevazione del movimento e la misurazione della temperatura. La loro integrazione in fotocamere per sentieri, sistemi di sicurezza e dispositivi di gestione dell’energia evidenzia la loro versatilità ed efficacia. Comprendendo i loro componenti, il funzionamento e le applicazioni, gli utenti possono ottimizzare le loro prestazioni per esigenze specifiche, che si tratti di fotografia della fauna selvatica o di sicurezza domestica.

Per gli appassionati di outdoor e i professionisti, padroneggiare l’uso di sensori a infrarossi nelle fotocamere per sentieri garantisce un monitoraggio efficiente e risultati superiori.
